XGN15-12(L) 六氟化硫环网开关设备三间隔柜列

12 kV 环网柜

面向配电工程承包方、成套厂商与工业项目方,伊田机电 12kV环网柜以 XGN15-12(L) 六氟化硫与 HXGN□-12Z 真空两个柜型覆盖 12 kV、630 A 环网供电单元与终端配电;可单独按环网方案成套供货,也可作为预制舱式变电站的舱内中压主设备整舱交付。

开关柜室与配电房一次设备预制舱新能源并网配电园区配电房

核心参数

12kV
电压
630A
电流
20kA
短路耐受
IP2X-IP3X
防护

产品特性

Feature icon

按环网成组

伊田机电按环网结构组柜:环进、环出与变压器回路挂在同一段母线上,间隔数量与方案编号按供电环的接线方式确定,而不是按单柜堆叠。

Feature icon

按环网成组

伊田机电按环网结构组柜:环进、环出与变压器回路挂在同一段母线上,间隔数量与方案编号按供电环的接线方式确定,而不是按单柜堆叠。

产品详情

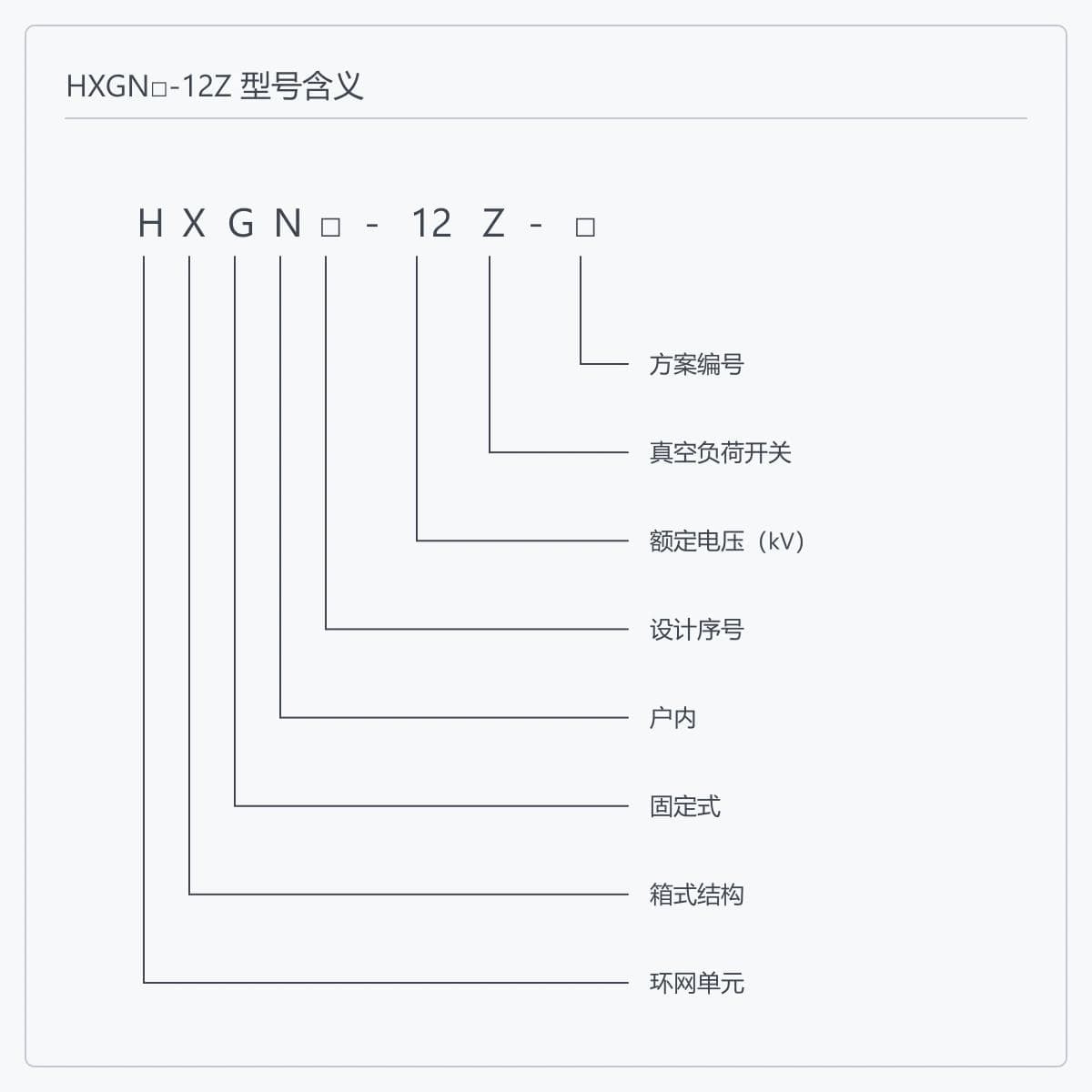

HXGN□-12Z-□ 的编码逐位读:H 是环网单元,X 是箱式结构,G 是固定式,N 是户内,方框位是设计序号,12 是额定电压等级,Z 表示真空负荷开关,末位方框是方案编号。首位的 H 是这一族与普通开关柜的分界——它说明这台柜是环网供电单元,不是变电站里的进出线柜。末位的方案编号同样要紧:一个方案编号对应一种间隔组合,环网结构定下来,方案编号才定得下来。XGN15-12(L) 用相同的读法,第六位的 L 表示六氟化硫。

HXGN□-12Z-□ 型号编码逐位含义示意图

HXGN□-12Z 型号含义

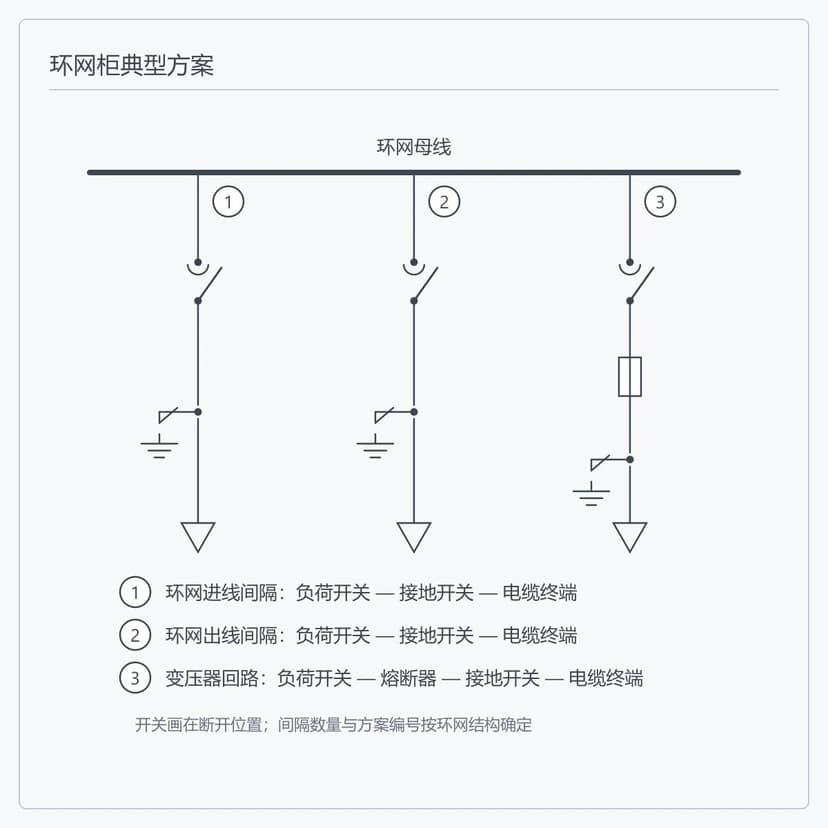

环网柜不是一柜一回路的串联结构,而是一段母线上并排挂着若干功能间隔。最常见的组合是两个环网间隔加一个变压器回路:环进与环出各配一台负荷开关和接地开关,把本站串进供电环里;变压器回路配负荷开关-熔断器组合,向本站配电变压器供电。环网供电的价值就在这里——环上任一段线路故障或检修,负荷可以从另一侧继续供,本站不停电。间隔数量按环网结构确定,四间隔、五间隔以及带计量间隔的组合都可派生。伊田机电按供电环接线方式和本站负荷确定间隔组合与方案编号。

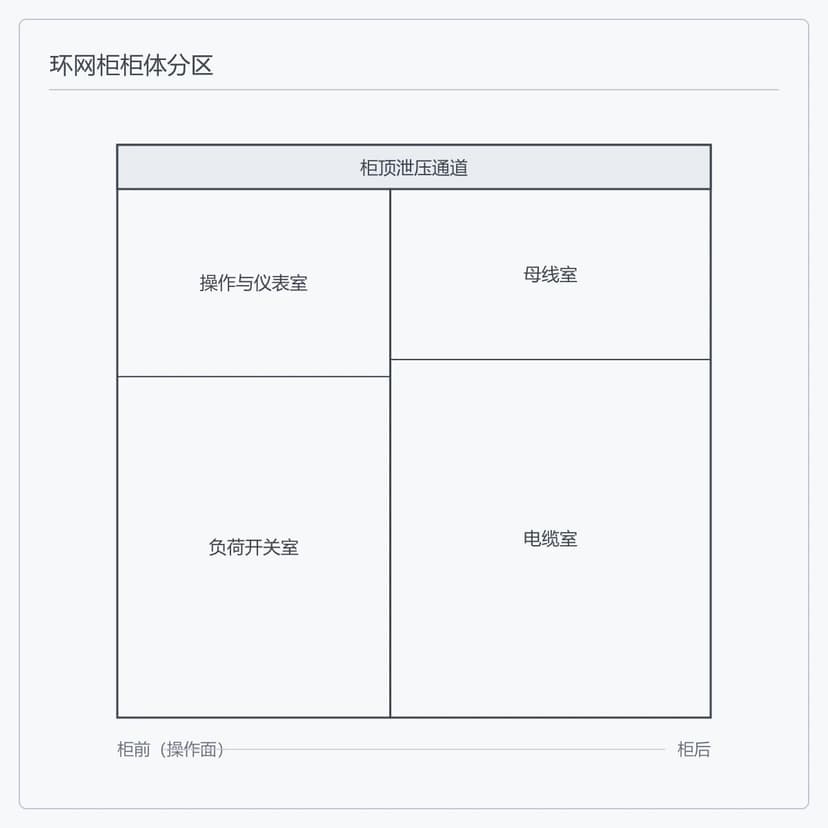

柜体分为操作与仪表室、负荷开关室、母线室和电缆室,柜顶留泄压通道。要分清的是绝缘介质与灭弧介质:XGN15-12(L) 的六氟化硫封在负荷开关自己的密封气室里,额定压力 0.04 MPa(20 ℃ 表压)、年泄漏率 1%,**整柜仍是空气绝缘**,不是充气柜;HXGN□-12Z 的灭弧在真空灭弧室内完成,柜内没有气室。这一条决定运维规程:前者要把气室压力状态纳入巡检,后者不需要补气。电缆室在柜后下部,进出线方向与电缆规格在图纸会签阶段排定。

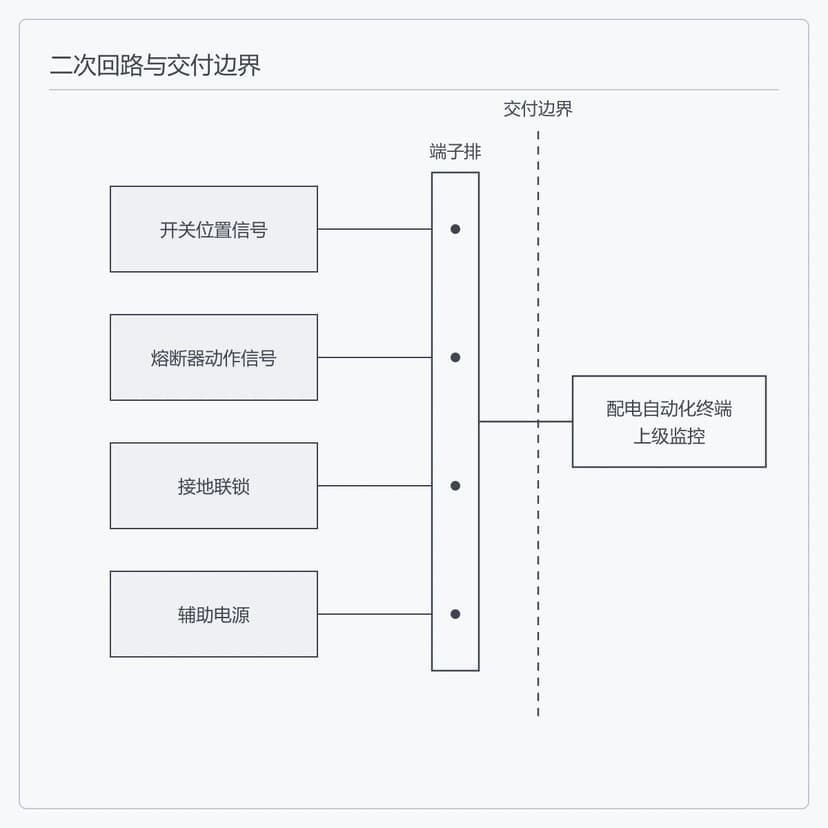

开关位置信号、熔断器动作信号、接地联锁与辅助电源经柜内端子排引出,这条端子排就是交付边界:端子排以内由伊田机电装配并逐回路核对,端子排以外的配电自动化终端与上级监控属于客户侧。环网柜的二次侧通常比变电站开关柜简单——没有成套保护屏,本体只提供位置与动作信号——但正因为简单,接入配电自动化时信号点表和通信规约要在技术协议阶段先对齐,否则终端装上去读不到需要的量。

交付范围选项

范围 1

标准配置成套

柜体、母线、负荷开关、接地开关、熔断器组合与基础二次接线按已确认的环网方案与间隔组合制造装配,标识和常规交付资料随柜移交。

范围包含:
柜体与间隔组合
母线与柜间连接
基础二次接线
标识及常规交付资料
范围 1

标准配置成套

柜体、母线、负荷开关、接地开关、熔断器组合与基础二次接线按已确认的环网方案与间隔组合制造装配,标识和常规交付资料随柜移交。

范围包含:
柜体与间隔组合
母线与柜间连接
基础二次接线
标识及常规交付资料

两个柜型的选型差别

两个柜型的额定电压、额定电流、短时耐受与峰值耐受电流、工频耐受电压相同,整柜均为空气绝缘,这些已列入下方技术规格;这张表只排有差别的行。标注“项目确认”的单元格在选型确认后给出。

主开关
六氟化硫负荷开关
灭弧介质
六氟化硫,密封气室
气体参数
额定压力 0.04 MPa(20 ℃ 表压),年泄漏率 1%
雷电冲击耐受电压
相间、相对地 75;断口 85
kV
接地开关额定短时耐受
20 kA / 4 s
接地开关额定短路关合电流
项目确认
防护等级
IP3X
运维要点
气室压力状态纳入巡检,退役按含氟气体规定处置
典型应用
配电自动化环网单元与电缆分接

技术规格参数

产品形式
户内交流高压环网开关设备
产品型号
XGN15-12(L) / HXGN□-12Z
额定电压
12
kV
额定电流
630
A
额定频率
50
Hz
额定短时耐受电流(4 s)
20
kA
额定峰值耐受电流
50
kA
1 min 工频耐受电压
相间、相对地 42;断口 48
kV
整柜绝缘介质
空气

产品常见问题

两者的额定值一样——12 kV、630 A、4 s 短时耐受 20 kA、峰值 50 kA,选型不在参数上。XGN15-12(L) 的六氟化硫负荷开关封在密封气室内,灭弧性能稳定、开断寿命长,代价是气室压力状态要纳入巡检,年泄漏率 1%,且六氟化硫在部分市场受温室气体法规约束,退役处置有规定。HXGN□-12Z 的真空灭弧室不需补气、没有气体处置问题,防护等级 IP2X(前者 IP3X),接地开关短路持续时间 2 s(前者 4 s)。运维力量有限或所在市场对含氟气体有限制的项目走真空,需要密封气室方案、对开断寿命要求高的项目走六氟化硫。

功能定位不同。中压开关柜装在变电站里,一柜一回路,主开关是断路器,靠继电保护自动切除短路故障,适合大容量进出线。环网柜装在配电网的环上,一段母线并排多个间隔,主开关是负荷开关——只通断负荷电流,不开断短路电流——变压器回路靠熔断器一次性切除短路。所以环网柜更小、更便宜、结构更简单,但保护能力有限,用在配电变压器和终端配电这一层。一座配电房常见的做法是:环网柜收进线并向变压器供电,变压器低压侧再接低压柜列。

因为配电变压器回路的电流不大而短路电流很大,用熔断器切除短路比用断路器更快也更便宜。负荷开关负责日常通断变压器负荷电流和空载电流,熔断器只在短路时动作一次,熔断后更换熔管即可。这套组合的限制是:熔断器动作后需要人到现场更换,不像断路器可以远方重合;而且熔断器有额定开断容量上限,回路容量或系统短路容量超过一定值就要改用断路器方案。变压器容量、系统短路容量和是否要求远方操作,是决定走哪一种的三个输入。

按供电环的接线方式定,不是按负荷定。最基本的是三间隔:环进、环出各一个负荷开关间隔,加一个变压器回路。本站有两台变压器就加一个变压器间隔;需要计量或分段就再加对应间隔;末端站没有环出,则只留一个进线间隔。提交供电环接线图、本站变压器容量与台数、是否需要计量和配电自动化接入,就能定出间隔组合与方案编号。环网扩充时按间隔续接,不必更换整列。

年泄漏率 1% 指密封气室在正常工况下每年允许的气体损失比例,这是产品的密封性能指标,不是需要每年补气 1% 的意思——按这个速率,气室在设计寿命内通常不需要补气。日常维护是把气室压力状态纳入巡检:额定压力为 0.04 MPa(20 ℃ 表压),压力指示落到报警区间就要联系处理,不要自行开启气室。设备退役时六氟化硫按当地含氟气体法规回收处置,不得直接排放。这些条款按目标市场的规定在技术协议里写明。

最少三样就能出初步方案:供电环的接线方式与本站在环上的位置、额定电压与额定电流、系统短路容量。要报到可签合同的程度,再补本站变压器容量与台数、间隔组合与方案编号意向、灭弧介质取向(六氟化硫或真空)、电缆规格与进出线方向、控制电源电压、是否接入配电自动化及规约要求、安装环境,以及目标市场的标准和文件清单。

可以,而且这是环网柜最常见的整体交付方式之一。开关柜按设备供货,预制舱式变电站或电力预制舱按舱体供货:前者是柜子本身,后者管舱体、设备布置、辅助系统和接口集成。环网柜列作为舱内中压主设备整舱交付时,间隔布置、母线连接、电缆进出与舱内接口由伊田机电一并深化,交付边界在合同阶段一次划清。

随柜交付的常规资料包括项目确认图、环网方案图、元件清单、接线资料和装箱清单。检验记录按订单技术协议约定的范围出具;需要见证试验或特定格式报告的,在报价与技术澄清阶段提出,以便安排试验和见证时间。
