要一起定。电压等级按系统标称电压选，绝缘水平随之确定：3.6 kV 对应 1 min 工频耐受 24 kV、雷电冲击 40 kV；7.2 kV 对应 32 kV 与 60 kV；12 kV 对应 42 kV 与 75 kV。这三组是成对的，不能按低等级的绝缘水平配高等级的电压。订货时把系统标称电压和最高工作电压一并给出，绝缘水平即可确定。
产品特性
短路水平跨度宽
伊田机电的 KYN28A-12 覆盖 16 至 50 kA 的额定短路开断与 4 s 短时耐受电流，峰值 40 至 125 kA，同一柜型可从小容量配电所一直配到高短路容量的主变电站，不必换柜型重新排布。
短路水平跨度宽
伊田机电的 KYN28A-12 覆盖 16 至 50 kA 的额定短路开断与 4 s 短时耐受电流，峰值 40 至 125 kA，同一柜型可从小容量配电所一直配到高短路容量的主变电站，不必换柜型重新排布。
短路水平跨度宽
伊田机电的 KYN28A-12 覆盖 16 至 50 kA 的额定短路开断与 4 s 短时耐受电流，峰值 40 至 125 kA，同一柜型可从小容量配电所一直配到高短路容量的主变电站，不必换柜型重新排布。
三个电压等级
同一柜型覆盖 3.6、7.2、12 kV 三个等级，绝缘水平随所选等级走——工频耐受 24 / 32 / 42 kV、雷电冲击 40 / 60 / 75 kV，选型时电压等级与绝缘水平要成对确认。
中置式手车布置
断路器手车装在柜前的中部隔室，母线室与电缆室分列柜后上下两格，这样柜深比手车前后布置的柜型小，检修从柜前进行，柜后不需要留通道，适合开关室进深受限的场合。
空气净距 >125 mm
裸导体空气绝缘净距大于 125 mm、复合绝缘净距大于 60 mm。两个数与主开关选型无关——配 ZN63A(VS1) 真空断路器或 C3 系列固定式负荷开关都成立，选型阶段就能核对。
产品详情

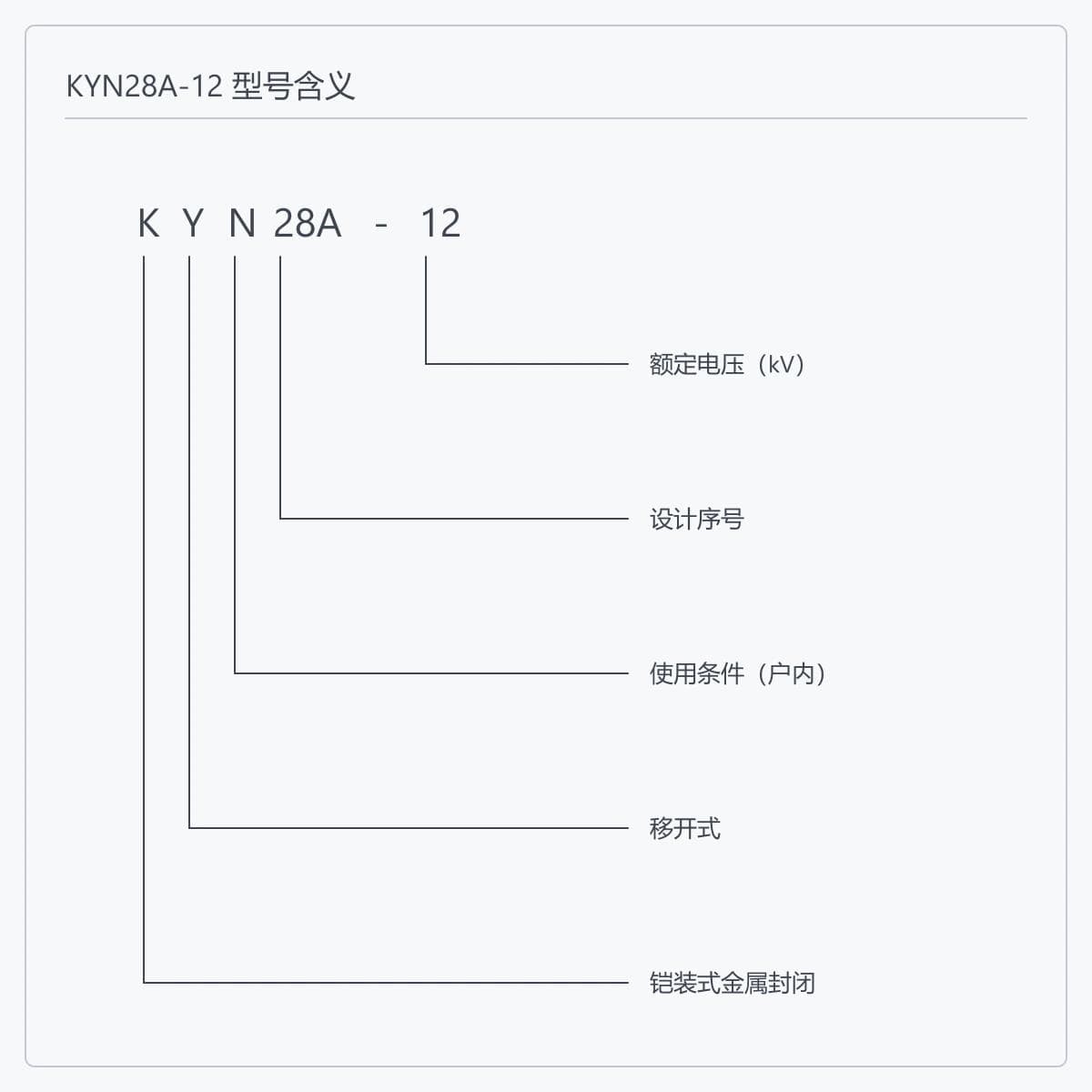

KYN28A-12 身份段之后的四位定这一台柜子的具体配置：一次方案号、操作机构特征代号（D 电磁、T 弹簧）、额定电流、额定短路开断电流。询价与报价按这四位确认。
断路器手车装在柜前的中部隔室，继电器仪表室在其上方，母线室与电缆室分列柜后上下两格；四个隔室以接地金属板互相隔开，柜顶设压力释放通道。中置布置的柜深小于手车前后布置的柜型，检修从柜前进行、柜后不留通道，适合进深受限的开关室。手车退至试验位置后作业范围限制在手车室内，母线室与电缆室保持封闭。
裸导体空气绝缘净距大于 125 mm，复合绝缘净距大于 60 mm——后者的绝缘路径有一段走固体。两个数与主开关选型无关，配 ZN63A(VS1) 真空断路器或 C3 系列固定式负荷开关都成立。柜体为敷铝锌钢板经数控机床多重折弯成形后螺栓组装，柜门喷塑涂覆；外壳防护 IP4X，隔室间与断路器室门打开时 IP2X。
馈线柜的一次回路自母线经手车上触头、断路器、手车下触头、电流互感器、接地开关至电缆终端；进线柜、母联柜、计量柜与所用变柜在此基础上增减元件。额定电流 630 至 3150 A、短路开断 16 至 50 kA，同一柜列可同时排下大容量进线与小容量馈线，母线不必分段降容。回路数量、母联与分段方式、备用柜位在图纸会签阶段一次排定。
上进上出、下进下出与混合方式都可做，方向按电缆终端形式与现场桥架路径确定。柜顶母线桥承担柜间连接，柜内母线规格按该柜额定电流选取；同一柜列混排不同额定电流时母线需连续过渡。电缆终端、母线连接、柜间联络与接地点位在制造前落到图纸，现场只做接入。
保护继电器、计量装置、CT/VT 与辅助电源在厂内完成安装、接线与逐回路核对，二次信号统一汇到端子排；需要远方监控时可加配通讯接口，实现遥控遥测。端子排以内由伊田机电装配并逐回路核对，端子排以外的上级监控、站控系统与外部 I/O 属于客户侧，接口形式与通信规约在技术协议阶段约定。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
技术规格参数
产品形式
户内铠装中置式金属封闭开关设备
产品型号
KYN28A-12
额定电压
3.6 / 7.2 / 12
kV
额定频率
50
Hz
断路器额定电流
630–3150
A
开关设备额定电流
630–3150
A
额定短路开断电流
16 / 20 / 25 / 31.5 / 40 / 50
kA
额定短时耐受电流（4 s）
16 / 20 / 25 / 31.5 / 40 / 50
kA
额定峰值耐受电流
40 / 50 / 63 / 80 / 100 / 125
kA
额定短路关合电流（峰值）
40 / 50 / 63 / 80 / 100 / 125
kA
1 min 工频耐受电压
24 / 32 / 42，按电压等级
kV
雷电冲击耐受电压
40 / 60 / 75，按电压等级
kV
空气绝缘净距
> 125
mm
复合绝缘净距
> 60
mm
主开关型式
ZN63A(VS1) 真空断路器或 C3 系列负荷开关
柜体材料与成形
敷铝锌钢板，数控多重折弯后螺栓组装
防护等级
外壳 IP4X；隔室间及断路器室门打开时 IP2X
外形尺寸（宽×深×高）
项目确认
mm
| 参数 | 规格 |
|---|---|
| 产品形式 | 户内铠装中置式金属封闭开关设备 |
| 产品型号 | KYN28A-12 |
| 额定电压 | 3.6 / 7.2 / 12 kV |
| 额定频率 | 50 Hz |
| 断路器额定电流 | 630–3150 A |
| 开关设备额定电流 | 630–3150 A |
| 额定短路开断电流 | 16 / 20 / 25 / 31.5 / 40 / 50 kA |
| 额定短时耐受电流（4 s） | 16 / 20 / 25 / 31.5 / 40 / 50 kA |
| 额定峰值耐受电流 | 40 / 50 / 63 / 80 / 100 / 125 kA |
| 额定短路关合电流（峰值） | 40 / 50 / 63 / 80 / 100 / 125 kA |
| 1 min 工频耐受电压 | 24 / 32 / 42，按电压等级 kV |
| 雷电冲击耐受电压 | 40 / 60 / 75，按电压等级 kV |
| 空气绝缘净距 | > 125 mm |
| 复合绝缘净距 | > 60 mm |
| 主开关型式 | ZN63A(VS1) 真空断路器或 C3 系列负荷开关 |
| 柜体材料与成形 | 敷铝锌钢板，数控多重折弯后螺栓组装 |
| 防护等级 | 外壳 IP4X；隔室间及断路器室门打开时 IP2X |
| 外形尺寸（宽×深×高） | 项目确认 mm |
产品常见问题
按电压等级先分。40.5 kV 走 KYN61-40.5，24 kV 走 KYN□-24，12 kV 及以下才在 KYN28A-12、KYN550-12 和 YF-KYN450-12 之间挑。这三者里 KYN28A-12 的短路水平跨度最宽（16–50 kA），额定电流到 3150 A，适用面最广；KYN550-12 的主母线可做到 4000 A，柜宽有 550 至 1000 mm 多档可选，适合大电流与柜宽受限并存的场合；YF-KYN450-12 是小型化型，柜宽 475–550 mm、深 1100 mm，适合开关室面积紧张的项目。系列页有五型的完整对比表。
按回路功能选：需要开断短路电流的进线、出线和母联回路配 ZN63A(VS1) 型真空断路器；只需通断负荷电流、由上级保护配合的回路可配 C3 系列固定式负荷开关。需要远方监控时加配通讯接口，实现遥控与遥测，具体协议和点表在技术协议阶段确定。主开关型式会影响手车与静触头盒的配合尺寸，请在提交一次系统图时一并说明。
短路水平由安装点的系统短路容量决定，额定电流由回路负荷决定，两者各自独立取值。请提供系统短路容量或短路电流计算结果，据此在 16、20、25、31.5、40、50 kA 六档里取不小于计算值的一档，额定峰值耐受电流按 40、50、63、80、100、125 kA 对应取值；额定电流则按回路容量在 630 至 3150 A 之间选取。
两个值对应两种绝缘路径。绝缘路径全部走空气时，裸导体空气绝缘净距大于 125 mm；路径中有一段穿过固体绝缘时，复合绝缘净距大于 60 mm。两个净距都与主开关选型无关，配 ZN63A(VS1) 真空断路器或 C3 系列固定式负荷开关均成立，可在图纸阶段按实际一次方案逐柜核对。
可以。开关柜按设备供货，中压开关舱或电力预制舱按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。KYN28A-12 柜列作为舱内主设备整舱交付时，柜列布置、母线连接和舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。
完整订货型号是 KYN28A-12 后面接四位：一次方案号，决定这台柜是进线、出线、母联还是计量等；操作机构特征代号，D 为电磁机构、T 为弹簧机构；额定电流；额定短路开断电流。前两位按柜在系统里的位置和操作电源条件确定，后两位就是上面两问的结果。提交一次系统图和回路清单后，这四位可以逐柜排定。
最少三样能出初步方案：一次系统图、电压等级与额定电流、系统短路容量。要报到可签合同的程度，再补柜数与每台的一次方案、操作电源型式与电压、测量保护配置要求、进出线方式与电缆规格、通信接口、开关室尺寸与进深限制，以及目标市场的标准和文件清单。
