这正是它最典型的用处。柜宽 475 至 550 mm、深 1100 mm，比常规 12 kV 柜小一圈，往往能在不动土建的前提下排进原有开关室；同时短路开断到 40 kA，能满足上游改造后抬高的系统短路容量。要先核三件事：原开关室的净进深是否容纳 1100 mm 柜深加柜前操作与手车行程、层高是否容纳 2200 mm 柜高加母线桥、以及原有电缆沟与进出线方向能否对上。把现场尺寸图和新的系统短路容量一并给出，可以判断是否可行。
产品特性
占地最小的一型
伊田机电的 YF-KYN450-12 柜宽 475 至 550 mm、深 1100 mm、高 2200 mm，是 KYN 系列里外形最小的一型。开关室面积紧张、或既有配电房要在原位增容时，先看这一型。
占地最小的一型
伊田机电的 YF-KYN450-12 柜宽 475 至 550 mm、深 1100 mm、高 2200 mm，是 KYN 系列里外形最小的一型。开关室面积紧张、或既有配电房要在原位增容时，先看这一型。
占地最小的一型
伊田机电的 YF-KYN450-12 柜宽 475 至 550 mm、深 1100 mm、高 2200 mm，是 KYN 系列里外形最小的一型。开关室面积紧张、或既有配电房要在原位增容时，先看这一型。
小柜体不等于低配
额定短路开断电流做到 25、31.5、40 kA，关合与动稳定电流 63、80、100 kA，热稳定时间 4 s。柜体虽小，短路能力并不低——不必为了短路水平而放弃紧凑柜型。
弹簧储能操作
操作方式为弹簧储能式。手动或电动储能后一次合闸到位，储能状态与开关位置在柜前可直接观察，不依赖外部气源或液压，运维条件简单。
舱内主设备
YF-KYN450-12 柜列可作为中压开关舱或电力预制舱的舱内主设备整舱交付，柜体窄、深 1100 mm，同样舱长里能排下更多间隔，交付边界在合同阶段一次划清。
产品详情

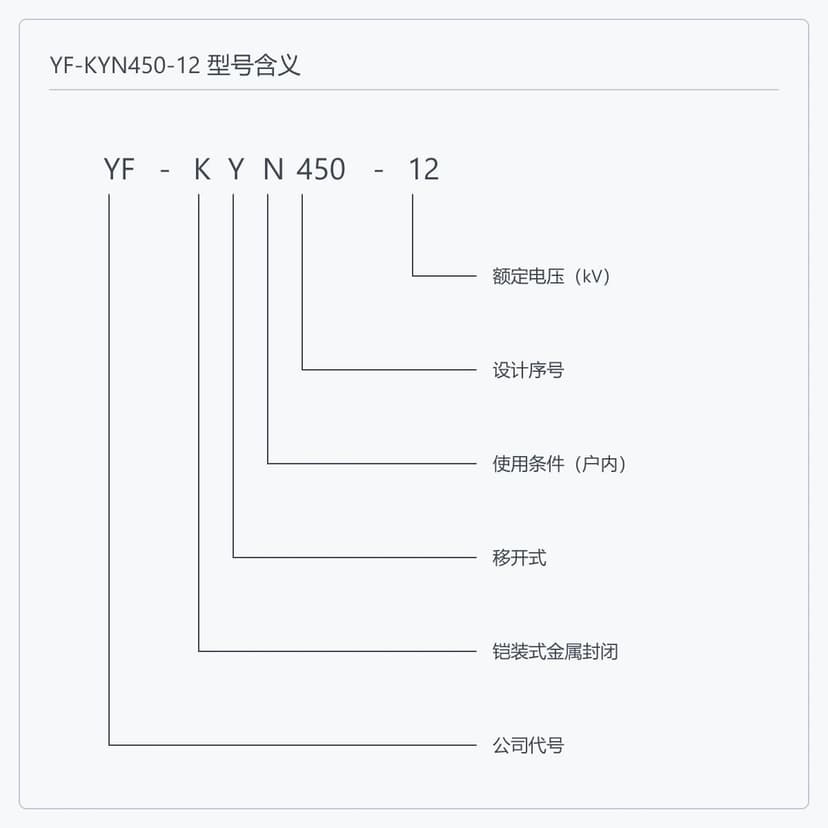

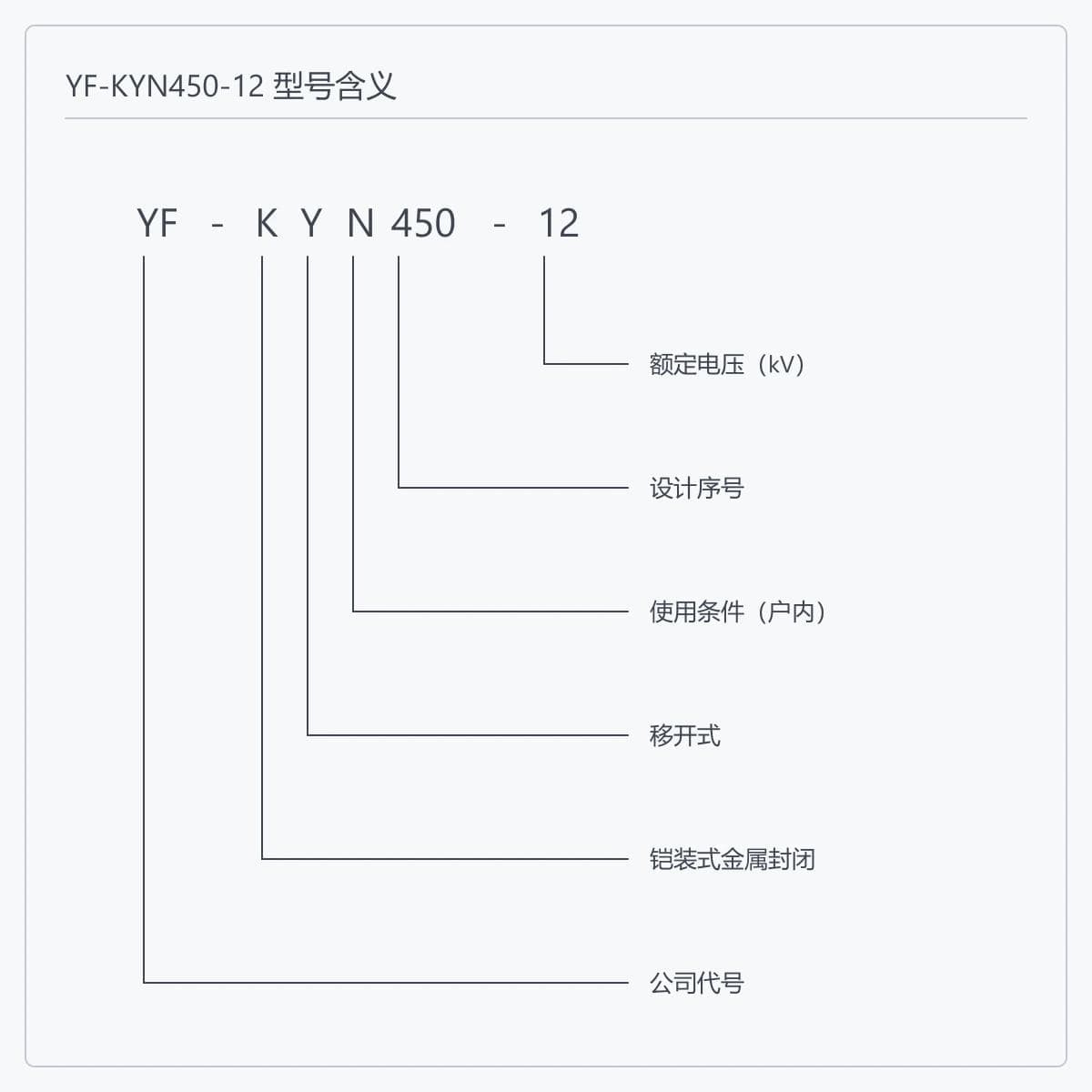

YF 前缀标明这是本公司的设计序列，不是国标通用型号，参数以本页为准。同属 450 平台的还有 YF-XGN450-12：那一型是箱型固定式，隔离靠刀闸而不是手车抽出。
手车室、母线室、电缆室与继电器仪表室（低压室）四个隔室的外壳都单独接地；手车室、母线室与电缆室的上方各设压力释放装置。电缆室内另设一条 5×40 mm 接地铜排，贯通相邻各柜并与柜体良好接触，供需要直接接地的元器件使用。柜体与隔板为覆铝锌钢板经数控机床多重折边成形，以拉铆螺母和高强度螺栓联接，柜门喷塑。断路器室与电缆室内还装设加热器，用于高湿度或温差较大环境下防止凝露。

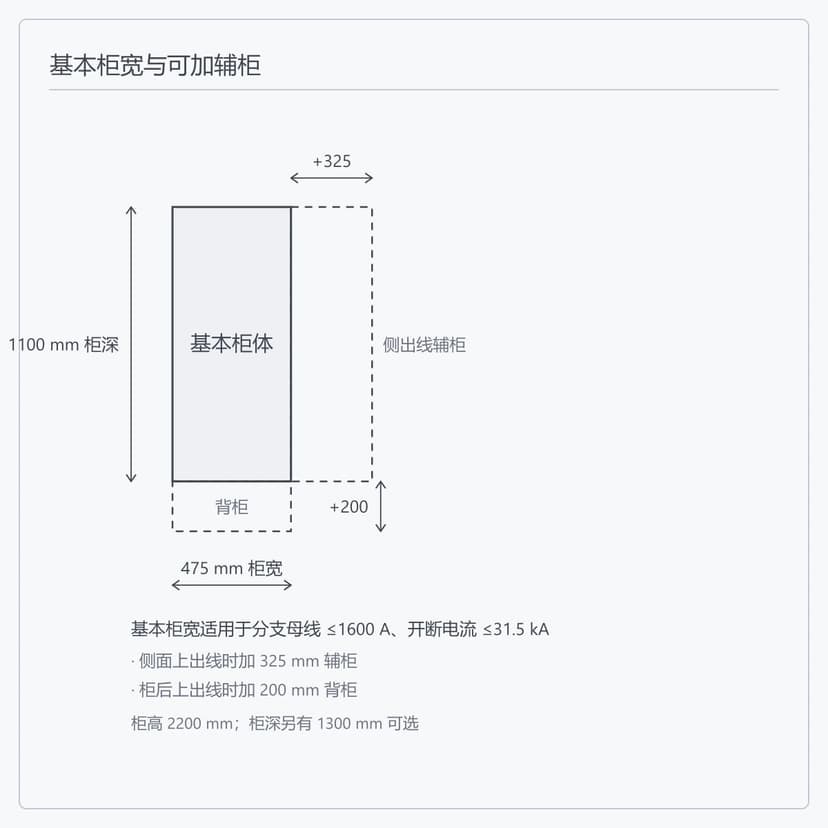

475 mm 是基本柜宽，适用条件是分支母线额定电流不超过 1600 A、短路开断电流不超过 31.5 kA；超出则放宽到 550 mm。出线方式另外加宽或加深：侧面上出线在侧面加一台 325 mm 辅柜，柜后上出线在柜后加 200 mm 背柜，后者建议配单芯电缆。功能柜各有各的宽度——固定计量柜 600 至 800 mm，消弧消谐 PT 柜 800 mm，手车计量柜 800 mm 宽且柜深加到 1300 mm。柜深常规 1100 mm、柜高 2200 mm、单柜重量 400 至 500 kg。柜列总长与开关室占地按一次方案清单逐柜排定。
馈线柜的一次回路自母线经手车上触头、断路器、手车下触头、电流互感器、接地开关至电缆终端。这一型给出十二个成套的一次方案：下进线、进线隔离、上进线、隔离电缆上进线、下出线、上出线、PT、母联、联络、固定计量、消弧消谐 PT、手车计量，额定电流均为 630 至 1600 A。方案决定这台柜配哪些元件，也决定它的外形——上出线与计量类方案各有自己的柜宽。柜列按方案清单逐柜排定。
上进上出、下进下出与混合方式都可做。出线方向在这一型上直接改变外形：侧面上出线要在侧面加一台 325 mm 辅柜，柜后上出线要在柜后加 200 mm 背柜，后者建议配单芯电缆。柜顶母线桥承担柜间连接，柜内母线规格按该柜额定电流选取。出线方向、电缆终端、母线连接与接地点位在制造前落到图纸，现场只做接入。

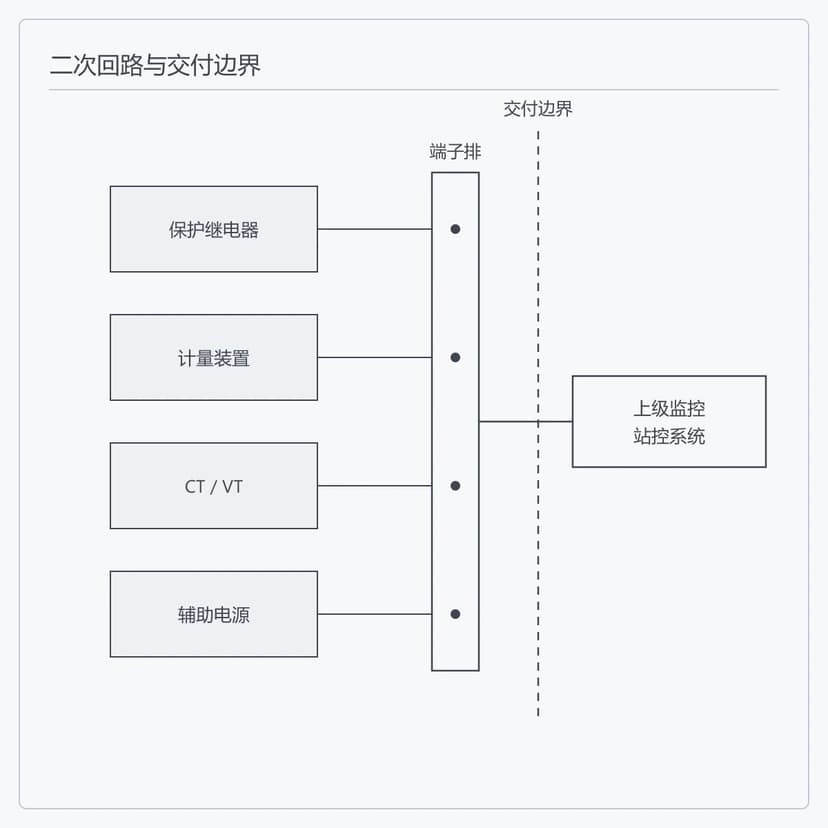

保护继电器、计量装置、CT/VT 与辅助电源在厂内完成安装、接线与逐回路核对，二次信号统一汇到端子排。柜上二次线与手车之间通过二次插头连接，动触头经尼龙波纹管与手车相连，静触头座在断路器隔室右上方；手车只有在试验/隔离位置才能插拔二次插头，工作位置时被机械联锁锁定。柜内另设带电显示装置，传感器在母线或馈线侧，显示器插口在低压室。端子排以内由伊田机电装配并逐回路核对，端子排以外的上级监控与外部 I/O 属于客户侧。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
技术规格参数
产品形式
户内铠装移开式金属封闭开关设备
产品型号
YF-KYN450-12
额定电压
12
kV
额定电流
630 / 1250 / 1600
A
额定短路开断电流
25 / 31.5 / 40
kA
额定短路关合电流
63 / 80 / 100
kA
额定动稳定电流
63 / 80 / 100
kA
额定热稳定电流
25 / 31.5 / 40
kA
额定热稳定时间
4
s
1 min 工频耐受电压
项目确认
kV
雷电冲击耐受电压
项目确认
kV
操作方式
弹簧储能式
防护等级
IP4X
柜体分室
手车室、母线室、电缆室、继电器仪表室（低压室）
接地装置
电缆室内 5×40 mm 贯通接地铜排；各隔室外壳独立接地
防凝露
断路器室与电缆室内装设加热器
外形尺寸（宽×深×高）
(475–550)×(1100/1300)×2200
mm
基本柜宽适用条件
分支母线 ≤1600 A、短路开断 ≤31.5 kA 时柜宽 475 mm
单柜重量
400–500
kg
| 参数 | 规格 |
|---|---|
| 产品形式 | 户内铠装移开式金属封闭开关设备 |
| 产品型号 | YF-KYN450-12 |
| 额定电压 | 12 kV |
| 额定电流 | 630 / 1250 / 1600 A |
| 额定短路开断电流 | 25 / 31.5 / 40 kA |
| 额定短路关合电流 | 63 / 80 / 100 kA |
| 额定动稳定电流 | 63 / 80 / 100 kA |
| 额定热稳定电流 | 25 / 31.5 / 40 kA |
| 额定热稳定时间 | 4 s |
| 1 min 工频耐受电压 | 项目确认 kV |
| 雷电冲击耐受电压 | 项目确认 kV |
| 操作方式 | 弹簧储能式 |
| 防护等级 | IP4X |
| 柜体分室 | 手车室、母线室、电缆室、继电器仪表室（低压室） |
| 接地装置 | 电缆室内 5×40 mm 贯通接地铜排；各隔室外壳独立接地 |
| 防凝露 | 断路器室与电缆室内装设加热器 |
| 外形尺寸（宽×深×高） | (475–550)×(1100/1300)×2200 mm |
| 基本柜宽适用条件 | 分支母线 ≤1600 A、短路开断 ≤31.5 kA 时柜宽 475 mm |
| 单柜重量 | 400–500 kg |
产品常见问题
不是。两者同属 450 平台、柜宽相近，但结构类别不同：这一型是移开式，隔离断口由手车抽出形成；YF-XGN450-12 是箱型固定式，隔离靠柜内的隔离开关刀闸形成明显断口。运维方式因此不同——移开式整台手车抽出更换，固定式在柜内检修。选哪一种看的是运行方式与检修停电成本，不是尺寸。
475 mm 是基本柜宽，有明确适用条件：分支母线额定电流不超过 1600 A、短路开断电流不超过 31.5 kA。超出这个条件柜宽取 550 mm。另外出线方式会再加：侧面上出线在侧面加一台 325 mm 辅柜，柜后上出线在柜后加 200 mm 背柜（建议配单芯电缆）。计量柜与消弧消谐 PT 柜另有各自宽度，600 至 800 mm 不等。所以柜列总长要按每台柜的实际方案累加，不能用 475 乘柜数。
四处，按操作顺序串起来。手车从工作位置移到隔离/试验位置后，活动帘板把静触头盒遮住，防止误入带电隔室，检修时可用挂锁把帘板锁定。断路器处于合闸状态时，手车既不能从工作位置拉出、也不能从隔离/试验位置推进工作位置；反过来，手车必须在试验位置或工作位置充分锁定，断路器才能操作。接地开关只有在手车处于隔离/试验位置或已移出柜外时才能操作；接地开关合闸后，手车不能推回工作位置。手车在工作位置时二次插头被锁定、不能拔开；而二次插头未接通前，手车上的断路器只能分闸，合闸机构被电磁锁定。
不会。额定短路开断电流 25、31.5、40 kA，额定短路关合与动稳定电流 63、80、100 kA，热稳定时间 4 s，与常规尺寸的同电压等级柜型是同一档次。取值按安装点的系统短路容量选，而不是按柜体尺寸推。请提供短路容量或短路电流计算结果，据此取不小于计算值的一档。
630、1250、1600 A 三档，按该回路的容量选，与短路水平各自独立——短路水平由系统短路容量定，额定电流由负荷定，两者不要互相推算。若某一回路需要超过 1600 A，这一型不适用，应改用系列里额定电流更高的型号，系列页有五型的完整对比表。
最少四样能出初步方案：一次系统图、额定电压与各回路额定电流、系统短路容量、开关室净尺寸与层高。要报到可签合同的程度，再补每台柜的一次方案、控制电源型式与电压、测量保护配置要求、进出线方式与电缆规格、通信接口，以及目标市场的标准和文件清单。
可以。开关柜按设备供货，中压开关舱或电力预制舱按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。这一型柜宽窄、柜深只有 1100 mm，同样舱长里能排下的间隔数比常规柜型多，舱体宽度也可以做得更省；作为舱内主设备整舱交付时，柜列布置、母线连接和舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。
