直流屏与专用电气设备

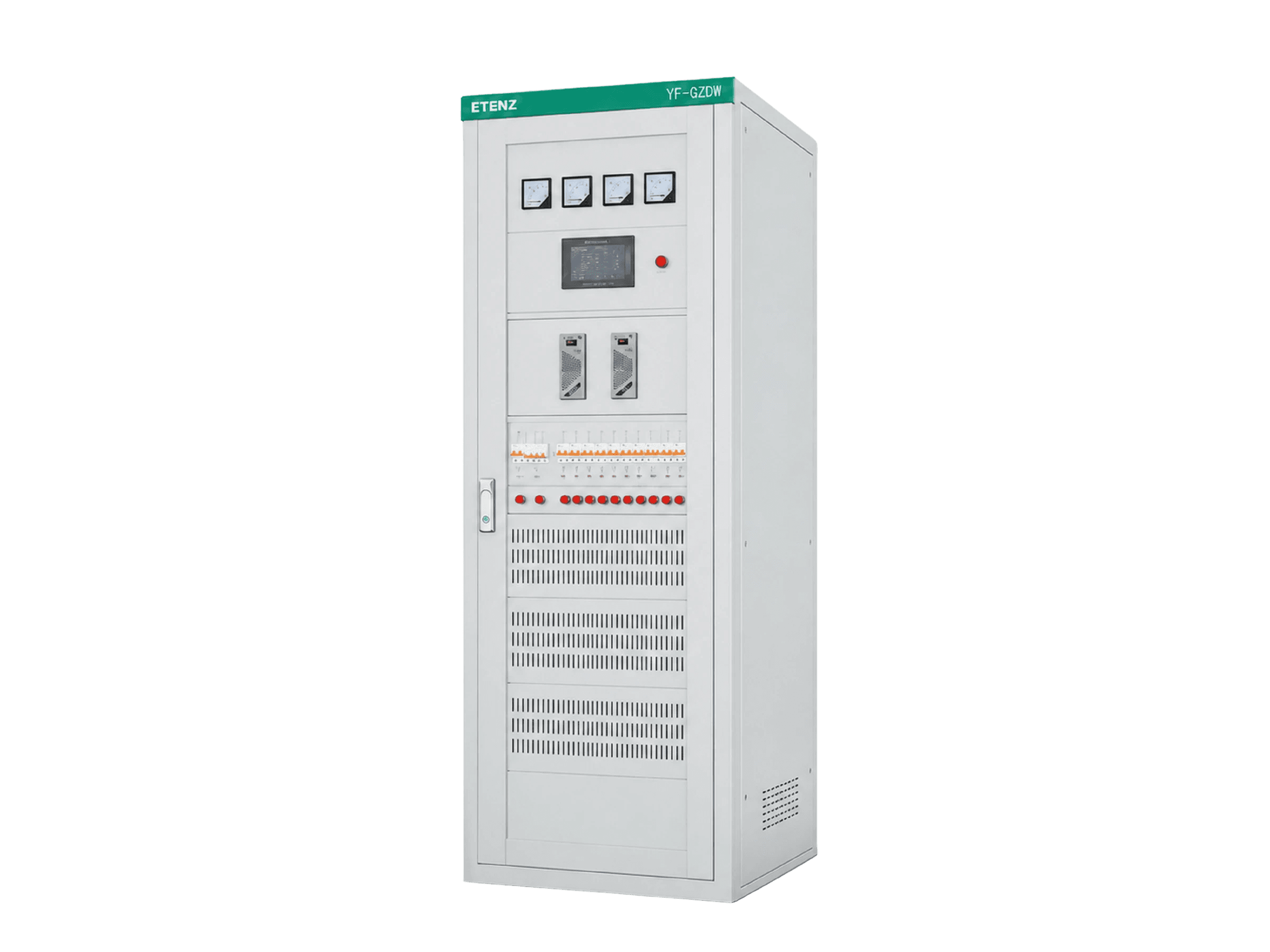

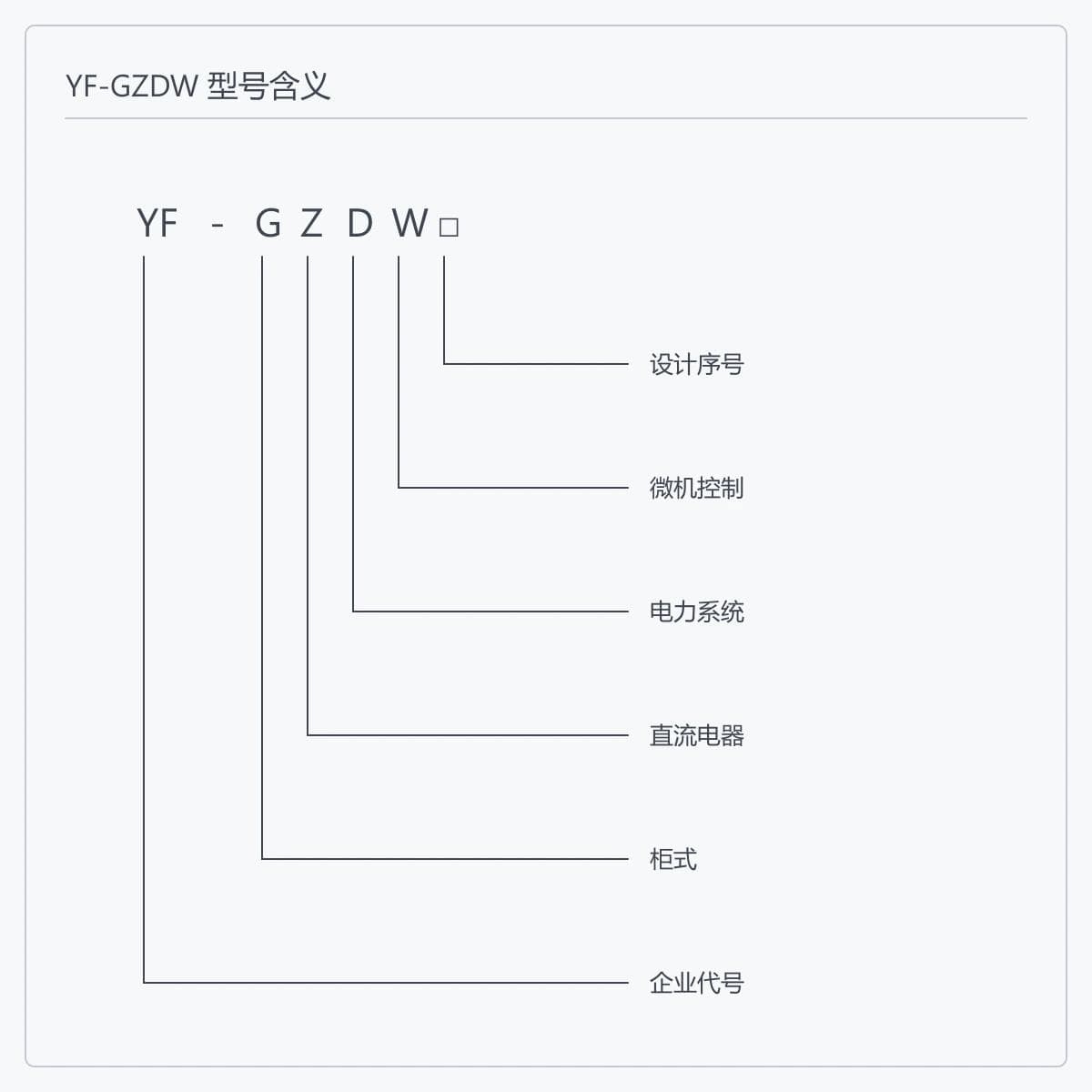

YF-GZDW 给保护、控制与操作回路提供直流电源，输出 DC220／110／48／24 V；YFFZ 是负载箱，对发电机组或电源做带载试验，高压侧 3–12 kV、低压侧 400 V，功率 1–3000 kW；YF-BZD 是变压器中性点接地电阻柜，决定单相接地时的故障电流大小；VDY4-12 是 12 kV 固封式真空断路器，作主回路的开断与关合元件。四件都不在配电主回路上，但一座变电所少了哪一件都不完整。

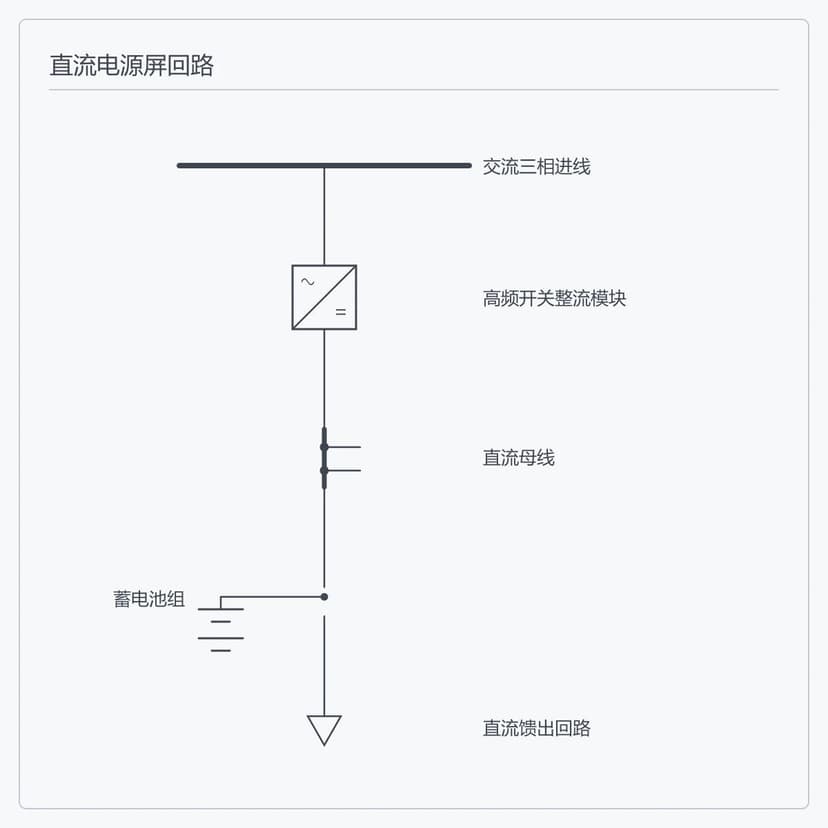

按直流负荷统计和事故放电时间定。先算控制、保护、信号与直流事故照明的经常负荷与冲击负荷，再按事故放电时间选电池容量，然后定充电模块的输出电流。屏的输出电压有 DC220、110、48、24 V 四档，输出电流 10、20、30、40、50、60、100、200 A 八档，电池分镉镍与铅酸两种。提交直流负荷统计表和事故放电时间要求即可给出配置。

输入电压 AC380±15%、频率 50±5%；稳压精度与稳流精度均不大于 ±0.5%，纹波系数不大于 0.1%，整机噪声不大于 55 dB；冷却方式为智能风冷与自然冷却，工作方式为连续工作。

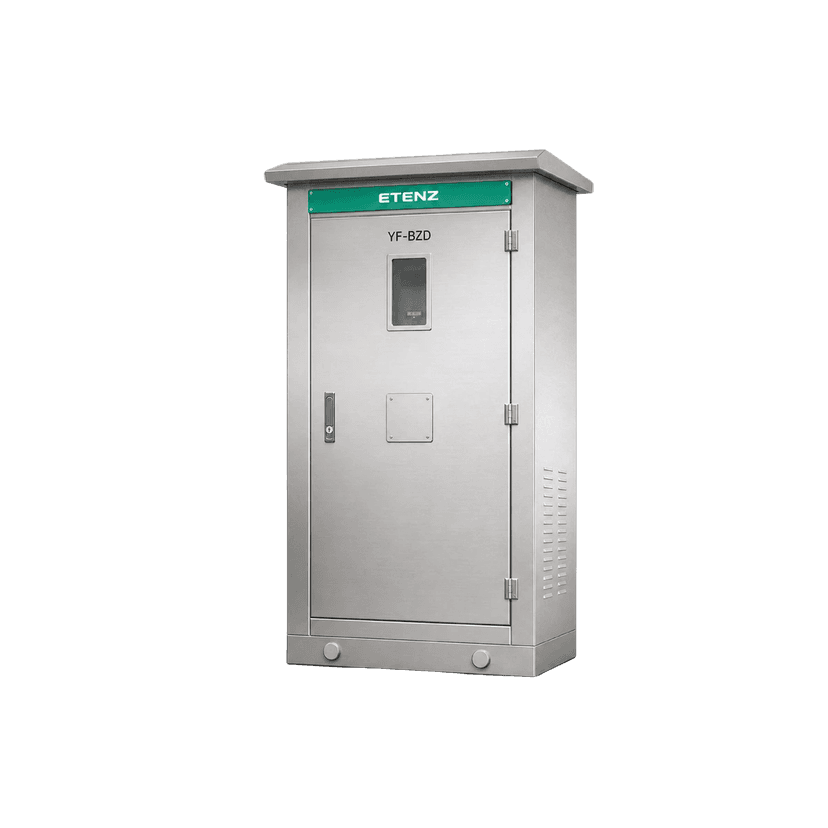

按系统单相接地时希望限制的故障电流定，再回推电阻值与通流时间。产品应用于 3、6、10、20、35 kV 各电压等级，允许通流 5–2000 A，通流时间可选 10 s、30 s、60 s、10 min 与连续运行，电阻率为 1.04–1.06 μΩ·m。电阻柜为标准产品，可以与电阻或电抗并联运行，为电网逐渐扩大而要求接地电阻逐渐减小提供了方便。

需要独立安装 Z 形绕组接地变压器，接地电阻柜与之配套使用。接地变可选树脂浇注型或油浸式：选树脂浇注干式接地变时，可与电阻柜做成一体柜或分体柜，户外柜一般为一体柜、户内柜一般为分体柜；选油浸式接地变时，接地变直接放在户外，电阻柜可放在户内或户外，两者用电缆连接。

额定功率 1–3000 kW，高压参数额定电压 3–12 kV、低压参数额定电压 400 V，额定频率 50–60 Hz，负载精度 ±3%，三相不平衡 ±3%，冷却方式为强制风冷，控制方式手动／自动，户外户内均可安装，固定式与移动式两种结构。数台测试电压等级相同的负荷装置可以并联，以达到测试所需的总容量。计算机控制软件可完成发电机组专项测试参数并生成曲线测试报告，支持打印与打印预览。

操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配专用推进机构组成手车单元。额定电压 12 kV、额定频率 50 Hz，1 min 工频耐压对地 42 kV、相间 48 kV，雷电冲击耐压（峰值）对地 75 kV、相间 85 kV，额定短路开断电流分 20、25、31.5、40 kA 四档，额定短路电流持续时间 4 s，机械寿命 10000 次。具体的额定电流与开断电流配对按项目一次系统确认。

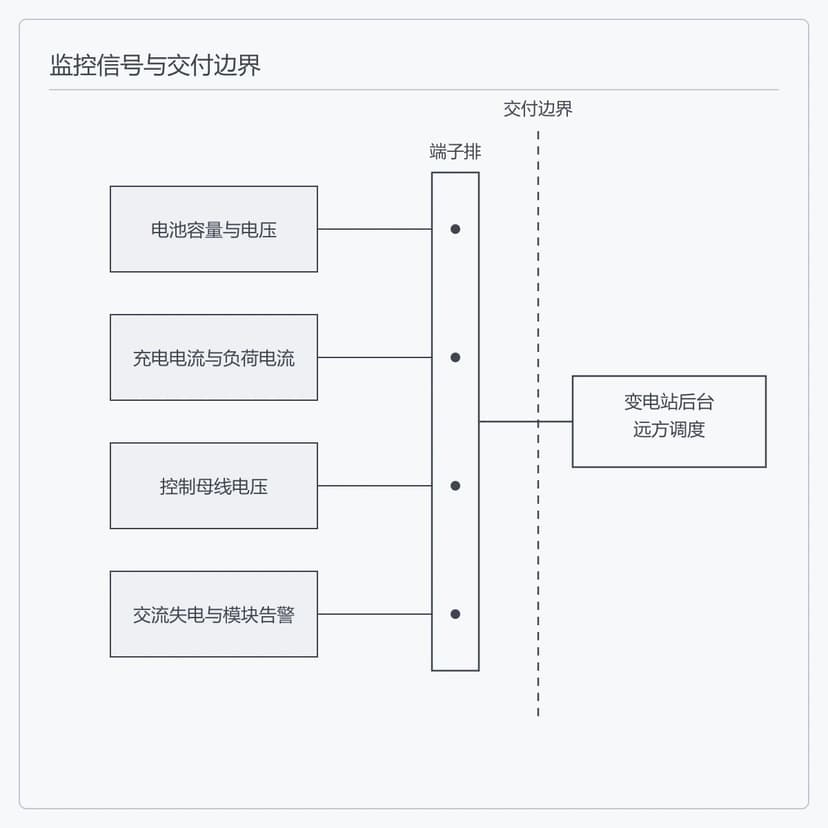

可以。直流电源屏与保护柜列常与二次设备预制舱一并交付，接地电阻柜按户内或户外型随一次设备预制舱配套，负载箱多为独立移动式设备。舱体、屏柜布置、辅助系统与接口集成由预制电力舱产品线承接，交付边界在合同阶段一次划清。
