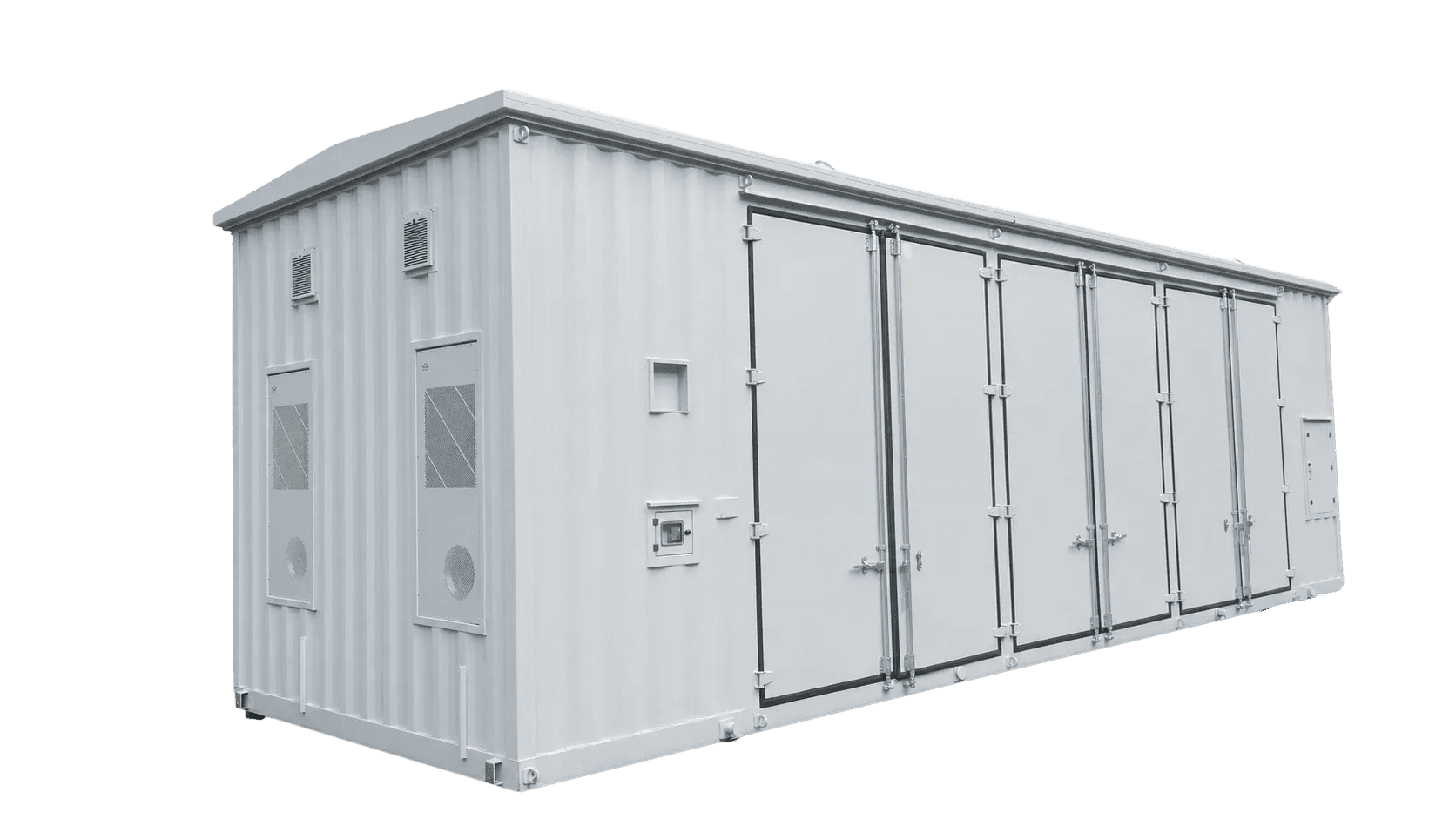

STATCOM E-House

Das legt der Projektumfang fest: Ventile sowie Schutz- und Leittechnikschränke können vom Kunden beigestellt, vom Kunden spezifiziert oder nach Geräteliste beschafft werden. ETENZ übernimmt Gehäusefertigung, Gerätefundamente, Schnittstellenvorfertigung und die Integration im Gehäuse; die Anlagendaten richten sich nach der technischen Projektvereinbarung.

Ja. Rohbau-Lieferung, Subsystem-Integration, Lieferung der fertigen Station und OEM/ODM Handelsmarke werden nach Ausrüstungsherkunft und Integrationsfähigkeit vor Ort gewählt — die Rohbau-Lieferung enthält bereits Gerätefundamente, Vorkehrungen für Durchführungsöffnungen sowie Hebe- und Transportvorkehrungen.

Die Anlagen unterscheiden sich. Ein konventioneller STATCOM folgt der Netzspannung und liefert Blindleistung; ein netzbildender STATCOM ergänzt den Umrichter um Superkondensatoren und stützt Spannung und Trägheit zugleich. Auch die Gehäuse unterscheiden sich: Die Ventilgehäuse für netzbildende Anlagen, die ETENZ fertigt, sind nach Phasen getrennt und mit Gaslöschanlage und Detektion brennbarer Gase ausgestattet, die Wasserkühlanlage sitzt in einem separaten Steuer- und Kühlgehäuse. Beide Typen werden nach dem Konzept des Anlagenlieferanten ausgearbeitet und gefertigt.

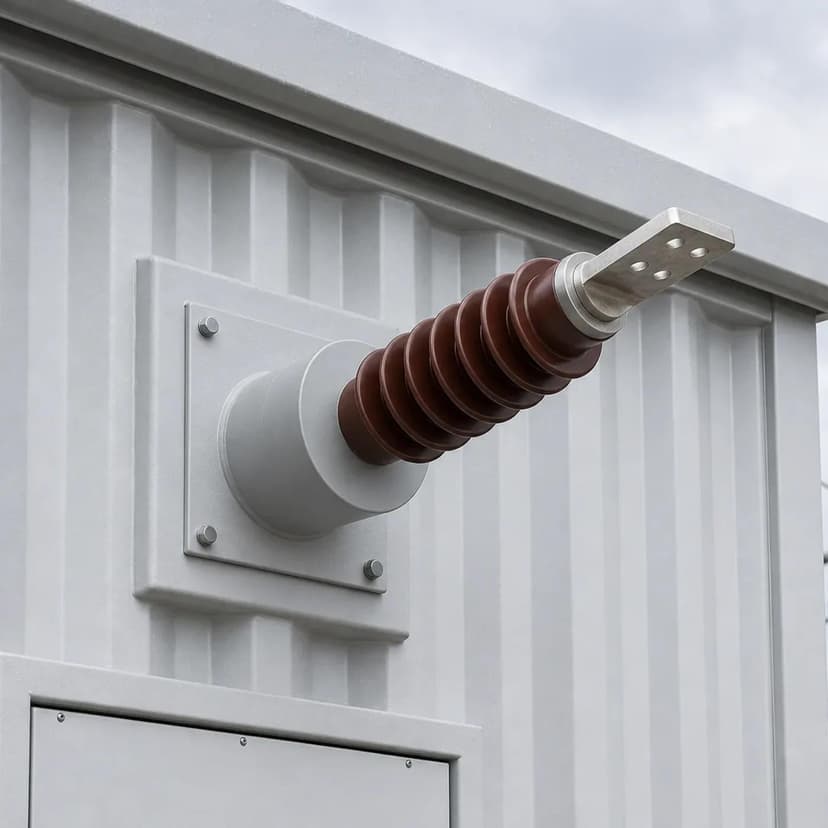

Aus dem Übersichtsschaltplan und der Gerätedokumentation des Projekts: Durchführungstyp, Ausschnittposition, Montageplatte und Abdichtung werden in der Ausführungsplanung bestätigt und werkseitig vorgefertigt. Die Durchführungen können mit dem Gehäuse geliefert oder vom Gerätelieferanten beigestellt werden, wobei ETENZ die Montageschnittstelle vorbereitet.

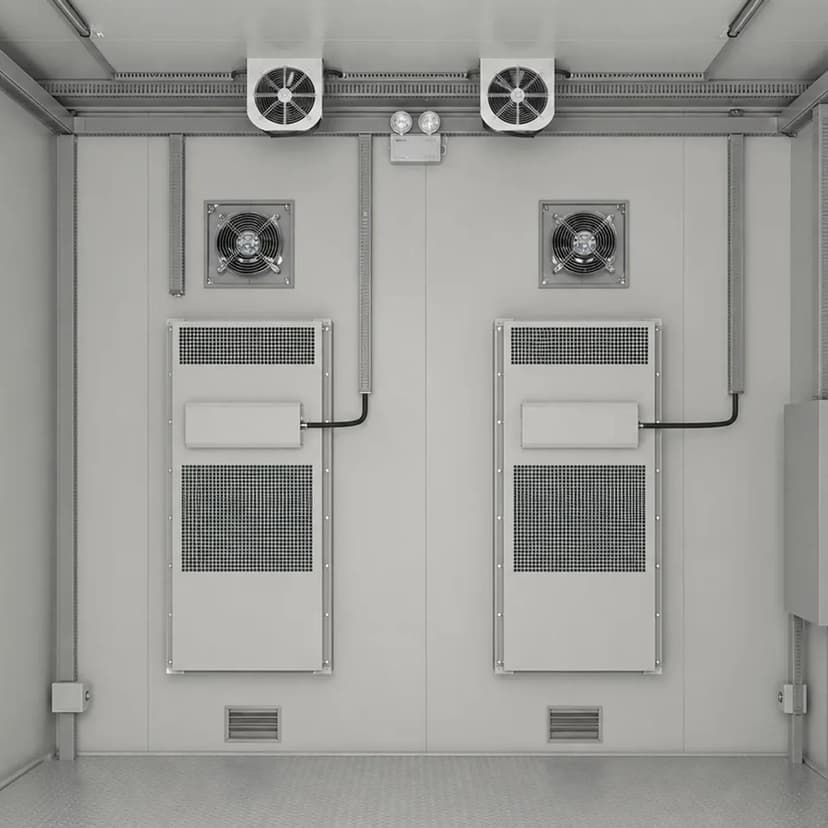

Nach Wärmelast der Anlage, Kühlart und Einsatzklima: Luftgekühlte Ventile erhalten Klimatisierung, Zwangsentlüftung und Außenluftkanäle; bei wassergekühlten Ventilen führen Zu- und Rücklauf durch Wanddurchführungen nach außen, die Innenverrohrung kann mit dem Gehäuse montiert werden, und Klimatisierung und Entfeuchtung halten weiterhin die Temperatur für Schutz- und Leittechnikschränke und Hilfsanlagen. Die Betriebstemperatur beträgt typisch −40 bis +55 °C (konfigurierbar), die Aufstellhöhe bis 4000 m mit Derating.

IP54/55 ist Standard. Der Korrosionsschutz wird innerhalb des C3-C5-Systems (ISO 12944) nach der Aufstellumgebung gewählt — Küsten- und salzhaltige Standorte erfordern in der Regel C4 oder höher; geben Sie die Standortbedingungen daher bereits in der Angebotsphase an.

Geräteliste und Wärmelast, Kühlart (Luft oder Wasser), Übersichtsschaltplan und Anforderungen an Durchführungen und Abgänge, Einsatzumgebung (Temperatur, Höhenlage, Korrosionsanforderungen), Maß- und Transportbeschränkungen, gewünschte Kooperationsstufe sowie geschätzte Liefermenge.
